¿Cómo medir la precisión de pm Gears?

¡Hola! Como proveedor de engranajes PM, a menudo me preguntan cómo medir la precisión de estos pequeños e ingeniosos componentes. Entonces, pensé en compartir algunas ideas sobre este tema.

En primer lugar, comprendamos qué son los engranajes PM. PM, o pulvimetalurgia, es un proceso en el que los polvos metálicos se compactan en la forma deseada y luego se sinterizan para formar una pieza sólida. Los engranajes PM se utilizan ampliamente en diversas industrias debido a su rentabilidad, alta eficiencia de producción y capacidad para lograr formas complejas. Pero cuando se trata de su aplicación, la precisión es clave.

Por qué es importante la precisión

La precisión en los engranajes PM es crucial por varias razones. En los sistemas mecánicos, los engranajes deben engranar con precisión para transferir potencia sin problemas. Si la precisión no es correcta, puede provocar un aumento de ruido, vibración y desgaste. Esto no sólo reduce la vida útil de los engranajes sino que también afecta el rendimiento general de la maquinaria. Por ejemplo, en transmisiones de automóviles o robots industriales, incluso una ligera desviación en la precisión de los engranajes puede causar problemas importantes.

Dimensiones del engranaje de medición

Una de las formas más básicas de medir la precisión de los engranajes PM es comprobando sus dimensiones. Podemos utilizar herramientas como calibradores, micrómetros y máquinas de medición de coordenadas (MMC).

Los calibradores son útiles para medir rápidamente el diámetro exterior, el grosor y el ancho del engranaje. Son fáciles de usar y pueden darle una idea aproximada de si el equipo está dentro del rango de tamaño aceptable. Por ejemplo, si la especificación de diseño exige un diámetro exterior de 50 mm con una tolerancia de ±0,1 mm, una pinza puede ayudarle a comprobar rápidamente si el engranaje se encuentra dentro de este rango.

Los micrómetros, por otro lado, ofrecen mediciones más precisas. Pueden medir dimensiones con una precisión de hasta unos pocos micrómetros. Al medir el espesor del diente, por ejemplo, un micrómetro puede proporcionar una lectura muy precisa. Esto es importante porque el espesor de los dientes afecta el rendimiento de engrane del engranaje.

Las MMC son los pesos pesados ​​en el mundo de la medición de dimensiones. Estas máquinas utilizan una sonda para tocar diferentes puntos de la superficie del engranaje y pueden medir geometrías complejas con una precisión extremadamente alta. Pueden medir el perfil de los dientes del engranaje, el ángulo de la hélice y otras dimensiones críticas. Una CMM puede generar un modelo 3D detallado del engranaje, lo que nos permite compararlo con el modelo de diseño e identificar cualquier desviación.

Medición del perfil dental

El perfil de los dientes de un engranaje es otro aspecto crítico de su precisión. El perfil dentado correcto garantiza un engrane suave y una transferencia de potencia eficiente. Para medir el perfil de los dientes, podemos utilizar un instrumento de medición del perfil de los dientes de los engranajes.

Este instrumento funciona trazando la forma del diente del engranaje. Puede detectar cualquier desviación del perfil de evoluta ideal, que es el perfil estándar para la mayoría de los engranajes. Las desviaciones en el perfil de los dientes pueden causar problemas como cargas desiguales sobre los dientes, lo que puede provocar desgaste prematuro y fallas.

Medición del descentramiento del engranaje

El descentramiento del engranaje se refiere a la cantidad de excentricidad o oscilación del engranaje a medida que gira. Un descentramiento excesivo puede provocar vibraciones y ruidos en el sistema de engranajes. Para medir el descentramiento del engranaje, podemos usar un indicador de cuadrante.

El indicador de cuadrante se coloca contra la superficie exterior del engranaje y se gira el engranaje. El indicador mide la variación en la distancia entre la superficie del engranaje y la punta del indicador. Si el descentramiento excede la tolerancia especificada, significa que el engranaje no gira concéntricamente, lo que puede afectar su rendimiento.

Análisis de patrones de contacto

El análisis del patrón de contacto es un método utilizado para evaluar cómo los engranajes engranan entre sí. Al aplicar una fina capa de compuesto de marcado sobre los dientes del engranaje y luego girar los engranajes, podemos observar el patrón de contacto en los dientes.

Un patrón de contacto adecuado debe cubrir uniformemente la parte media de la superficie del diente. Si el patrón de contacto se concentra en un lado del diente o en la punta o raíz, indica un problema con la precisión del engranaje, como un perfil de diente incorrecto o desalineación. Este análisis puede ayudarnos a identificar problemas tempranamente y realizar ajustes para mejorar el rendimiento del equipo.

Nuestras ofertas de equipos PM

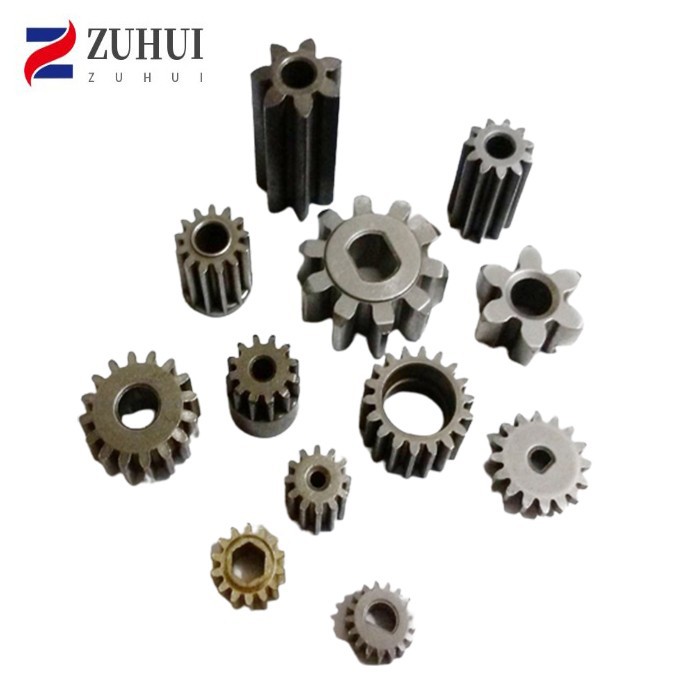

Como proveedor de engranajes PM, ofrecemos una amplia gama de engranajes de alta precisión. TenemosEngranajes de metal pequeñosque son perfectos para aplicaciones donde el espacio es limitado. Estos pequeños engranajes metálicos se fabrican con procesos de pulvimetalurgia de alta calidad para garantizar una precisión y un rendimiento excelentes.

NuestroEngranajes de piñón planetarioestán diseñados para su uso en sistemas de engranajes planetarios. Los sistemas de engranajes planetarios son conocidos por su alta relación par-peso y diseño compacto. Nuestros engranajes de piñón planetario se fabrican con un estricto control de precisión para garantizar un funcionamiento suave en estas aplicaciones exigentes.

También tenemosEngranajes de metal en polvoque son adecuados para una variedad de industrias, incluida la automotriz, aeroespacial y de maquinaria industrial. Estos engranajes están fabricados con polvos metálicos de alta calidad y se someten a una serie de medidas de control de calidad para garantizar su precisión.

Conclusión

Medir la precisión de los engranajes PM es un proceso de varios pasos que implica verificar las dimensiones, los perfiles de los dientes, el descentramiento y los patrones de contacto. Al utilizar las herramientas y métodos adecuados, podemos garantizar que nuestros engranajes PM cumplan con los más altos estándares de precisión.

Si está buscando engranajes PM de alta precisión, nos encantaría saber de usted. Ya sea que esté trabajando en un proyecto de pequeña escala o en una aplicación industrial de gran escala, tenemos la experiencia y los productos para satisfacer sus necesidades. Contáctenos para iniciar una discusión sobre adquisiciones y encontrar los engranajes PM perfectos para su proyecto.

Referencias

• "Manual de fabricación de engranajes" por Heinz P. Bloch
• "Tecnología y aplicaciones de pulvimetalurgia" por Randall M. German
