¿Cómo calcular la tensión de flexión de los engranajes de estímulo de metal?

Como proveedor confiable de engranajes espolones de metal, entiendo la importancia de calcular con precisión el estrés por flexión de estos componentes esenciales. Los engranajes de estímulo de metal se utilizan ampliamente en varios sistemas mecánicos, desde transmisiones automotrices hasta maquinaria industrial. Asegurar que estos engranajes puedan resistir las fuerzas que encuentran durante la operación es crucial para la confiabilidad y el rendimiento de todo el sistema. En esta publicación de blog, compartiré una guía completa sobre cómo calcular el estrés de flexión de los engranajes de estímulo de metal, proporcionándole el conocimiento y las herramientas para tomar decisiones informadas al seleccionar y usar nuestros engranajes de alta calidad.

Comprender el estrés por flexión en engranajes de estímulo de metal

La tensión de flexión en los engranajes de estímulo de metal ocurre cuando los dientes de los engranajes están sujetos a fuerzas durante la malla. A medida que los engranajes giran, los dientes transfieren el torque de un eje a otro, y esta transferencia de fuerza crea un momento de flexión en los dientes del engranaje. Si la tensión de flexión excede la resistencia del material, los dientes del engranaje pueden romperse o romperse, lo que provoca una falla del engranaje y potencialmente causando daños significativos en la maquinaria.

Factores que afectan el estrés por flexión

Varios factores influyen en la tensión de flexión en los engranajes de estímulo de metal. Estos incluyen:

1. Carga: La magnitud de la fuerza aplicada a los dientes del engranaje es un factor primario. Las cargas más altas dan como resultado tensiones de flexión más altas.
2. Geometría de engranajes: El tamaño, la forma y el número de dientes del engranaje juegan un papel crucial. Por ejemplo, los engranajes con dientes más pequeños pueden experimentar mayores tensiones de flexión en comparación con aquellos con dientes más grandes bajo la misma carga.
3. Propiedades del material: La fuerza y la dureza del material del engranaje afectan su capacidad para resistir el estrés por flexión. Diferentes metales tienen diferentes resistencias de rendimiento y resistencias a la tracción final, que determinan su resistencia a la flexión.
4. Paso: El tono del engranaje, que es la distancia entre los puntos correspondientes en los dientes adyacentes, también afecta el estrés por flexión. Un tono más fino puede conducir a mayores concentraciones de estrés.

Cálculo de estrés por flexión: la ecuación de Lewis

Uno de los métodos más utilizados para calcular la tensión de flexión en los engranajes espolones metálicos es la ecuación de Lewis. La ecuación de Lewis proporciona un enfoque simplificado para estimar la tensión de flexión en la raíz del diente de engranajes.

La ecuación de Lewis viene dada por:
[\ sigma = \ frac {w} {f \ cdot m \ cdot y}]
Dónde:

• (\ Sigma) es el estrés por flexión (en MPA o PSI)
• (W) es la carga tangencial en el diente de engranajes (en N o LB)
• (F) es el ancho de la cara del engranaje (en mm o pulgadas)
• (m) es el módulo del engranaje (en mm) o el tono diametral (en pulgadas (^{-1})))
• (Y) es el factor de forma de Lewis, que depende de la cantidad de dientes y el perfil del diente

Determinar la carga tangencial (((W))

La carga tangencial en el diente de engranaje se puede calcular utilizando la siguiente fórmula:
[W = \ frac {2t} {d}]
Dónde:

• (T) es el par transmitido por el engranaje (en n - m o lb - in)
• (d) es el diámetro de paso del engranaje (en mm o pulgadas)

Encontrar el factor de forma de Lewis ((y))

El factor de forma de Lewis (y) es una cantidad adimensional que explica la forma del diente de engranajes. Se puede encontrar en tablas estándar en función del número de dientes del engranaje. Por ejemplo, para un engranaje involuto de profundidad completo de 20 grados estándar, el factor de forma de Lewis (y) aumenta con el número de dientes.

Ejemplo de cálculo del paso - por paso

Caminemos a través de un paso de paso, un ejemplo de calcular la tensión de flexión de un engranaje de estímulo de metal utilizando la ecuación de Lewis.

Supongamos que tenemos un engranaje de metal con los siguientes parámetros:

• Torque transmitido ((t)) = 100 n - m
• Diámetro de tono ((d)) = 100 mm
• Ancho de la cara ((f)) = 20 mm
• Módulo ((m)) = 5 mm
• Número de dientes ((n)) = 20

Primero, calculamos la carga tangencial ((w)):
[W = \ frac {2t} {d} = \ frac {2 \ times100 \ times1000} {100} = 2000 \ n]

A continuación, encontramos el factor de forma Lewis ((y)). Para un engranaje involte de 20 dientes, 20 - Grado de profundidad, de la tabla estándar, (y = 0.32)

Ahora, podemos calcular la tensión de flexión ((\ Sigma)) usando la ecuación de Lewis:
[\ sigma = \ frac {w} {f \ cdot m \ cdot y} = \ frac {2000} {20 \ times5 \ times0.32} = 62.5 \ mpa]

Limitaciones de la ecuación de Lewis

Si bien la ecuación de Lewis es una herramienta útil para estimar el estrés por flexión, tiene algunas limitaciones. La ecuación asume una distribución uniforme de la carga a lo largo del ancho de la cara del engranaje y no tiene en cuenta las concentraciones de tensión en la raíz del diente. En realidad, las concentraciones de estrés pueden aumentar significativamente el estrés por flexión real, especialmente en los engranajes con esquinas afiladas o perfiles de dientes irregulares.

Métodos de cálculo más avanzados

Para cálculos más precisos, especialmente en aplicaciones de alta precisión, se pueden usar métodos más avanzados. Estos incluyen el análisis de elementos finitos (FEA), que utiliza simulaciones basadas en computadora para modelar el engranaje y calcular la distribución de tensión en diferentes condiciones de carga. FEA puede tener en cuenta factores como la geometría exacta del engranaje, las propiedades del material y las condiciones de contacto entre los dientes.

Nuestros engranajes de metal y tensión de flexión

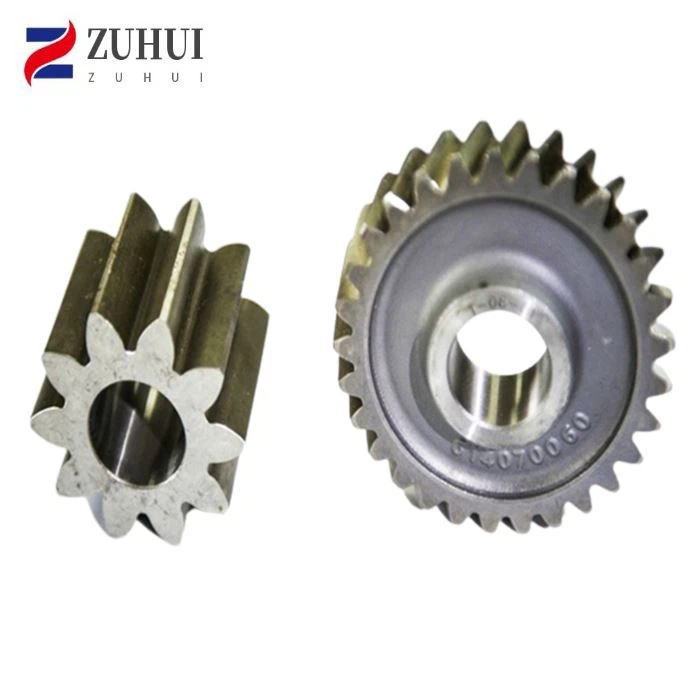

Como proveedor de engranajes de metal, ofrecemos una amplia gama de engranajes de alta calidad, que incluyenMini engranaje de metal,Gear planetario de metal sinterización, yEngranajes espolones de la bomba de aceite. Nuestros engranajes están hechos de metales de alta resistencia y están diseñados para soportar tensiones de flexión altas.

Utilizamos técnicas avanzadas de fabricación y procesos de control de calidad para garantizar que nuestros engranajes cumplan con los más altos estándares. Cuando elige nuestros engranajes, puede estar seguro de que han sido diseñados para manejar las cargas y las tensiones en su aplicación específica.

Conclusión

Calcular la tensión de flexión de los engranajes de estímulo de metal es un paso crítico en el diseño y selección de engranajes para sistemas mecánicos. Al comprender los factores que afectan el estrés por flexión y el uso de métodos de cálculo apropiados, puede garantizar la confiabilidad y el rendimiento de sus engranajes.

Si se encuentra en el mercado de engranajes espolones de metal de alta calidad o necesita ayuda para calcular el estrés por flexión para su aplicación, estamos aquí para ayudarlo. Nuestro equipo de expertos puede proporcionarle soporte técnico detallado y orientación. Contáctenos para comenzar una discusión de adquisiciones y encontrar los engranajes perfectos para sus necesidades.

Referencias

1. Dudley, DW (1962). Manual de engranajes. McGraw - Hill.
2. Mott, RL (2008). Elementos de la máquina en diseño mecánico. Pearson Prentice Hall.
3. Shigley, JE y Mischke, CR (2001). Diseño de ingeniería mecánica. McGraw - Hill.
