¿Cuáles son las cuatro partes principales de un sistema de engranajes planetarios?

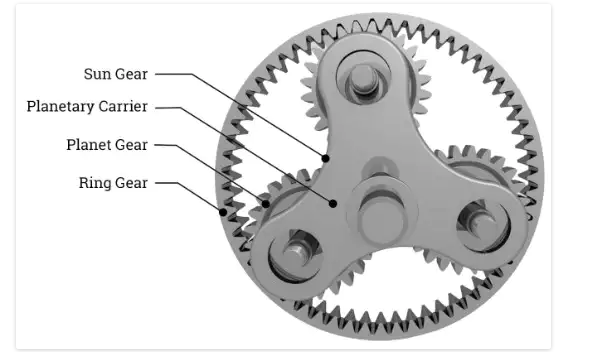

Los cuatro componentes principales de unasistema de engranajes planetariosson el engranaje solar, los engranajes planetarios, el portasatélites y la corona. El sistema de engranajes planetarios logra la transmisión de potencia y el cambio de velocidad a través del movimiento coordinado de los componentes centrales, y su estructura lleva el nombre de la simulación del movimiento planetario en el sistema solar. Las funciones y relaciones posicionales de los cuatro componentes son las siguientes:



engranaje solar
Ubicación: Centro del sistema, engranaje con dientes externos.
Función: Como uno de los terminales de entrada/salida de energía, se engrana con el engranaje planetario para transmitir torque.



engranaje planetario
Ubicación: Por lo general, hay múltiples distribuciones simétricas (como 3-4) entre el engranaje solar y la corona.
Función: Engrana simultáneamente con el planeta (engrane externo) y la corona (engrane interno), y tiene rotación y revolución.



Portador de planetas
Ubicación: La estructura del bastidor que conecta y soporta los engranajes planetarios.
Función: Eje de rueda planetaria fijo, se mueve junto con la revolución de la rueda planetaria, puede servir como extremo de salida de potencia.



anillo de engranaje
Ubicación: La capa más externa, una corona con dientes internos.
Función: Engranar con el engranaje planetario y cambiar la relación de transmisión fijándolo o girándolo.





Tabla de comparación de funciones de componentes

Componente	Posición	relación de malla	formas de movimiento
engranaje solar	Centro	Engranaje exterior con engranajes planetarios.	Sólo rotación
engranaje planetario	capa media	Engranaje doble con planeta/corona	Rotación+revolución
Portador de planetas	Estructura de soporte	Conexión de engranajes planetarios	Acompañando la revolución del engranaje planetario
anillo de engranaje	capa más externa	Engranaje interno con engranajes planetarios.	Solo gira (se puede arreglar)



Entre los cuatro componentes, el engranaje solar, el portasatélites y la corona son los elementos básicos. El engranaje planetario está integrado a través del portasatélites para formar un sistema de transmisión compacto y de alto par, que se usa ampliamente en cajas de cambios, reductores y otros equipos de automóviles.
