¿Cómo se calcula el diámetro primitivo de los engranajes sinterizados?

En el ámbito de la ingeniería mecánica, los engranajes sinterizados desempeñan un papel crucial debido a su rentabilidad, alta precisión y excelentes propiedades mecánicas. Como proveedor experimentado de engranajes sinterizados, a menudo recibo consultas sobre diversos aspectos técnicos de estos engranajes, y una pregunta frecuente es: ¿Cómo se calcula el diámetro de paso para los engranajes sinterizados? En este blog, profundizaré en los detalles del cálculo del diámetro de paso para engranajes sinterizados, arrojando luz sobre los principios, métodos y factores que influyen en este proceso.

Comprender los conceptos básicos de los engranajes sinterizados

Antes de pasar al cálculo del diámetro primitivo, es fundamental comprender qué son los engranajes sinterizados. Los engranajes sinterizados se fabrican mediante el proceso de pulvimetalurgia, que implica compactar polvos metálicos en la forma deseada y luego calentarlos en una atmósfera controlada para unir las partículas. Este proceso permite la producción de engranajes con geometrías complejas, alta precisión dimensional y buena utilización del material.

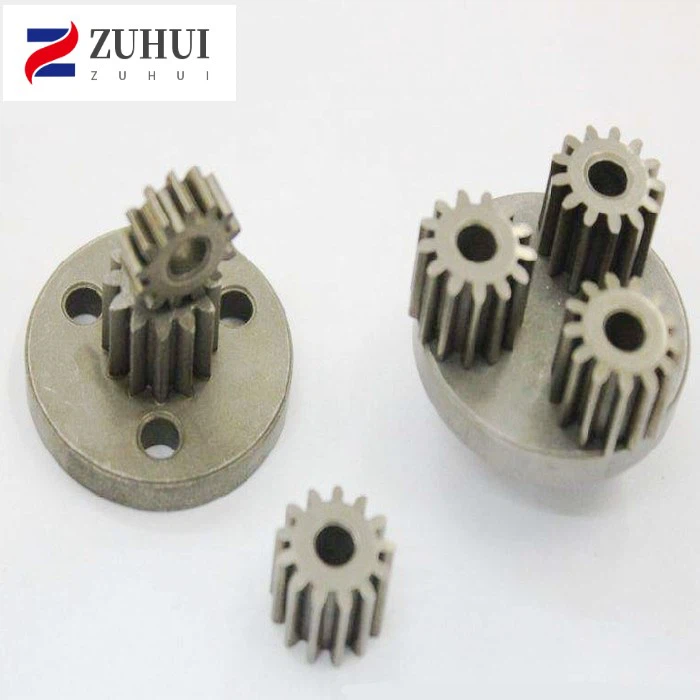

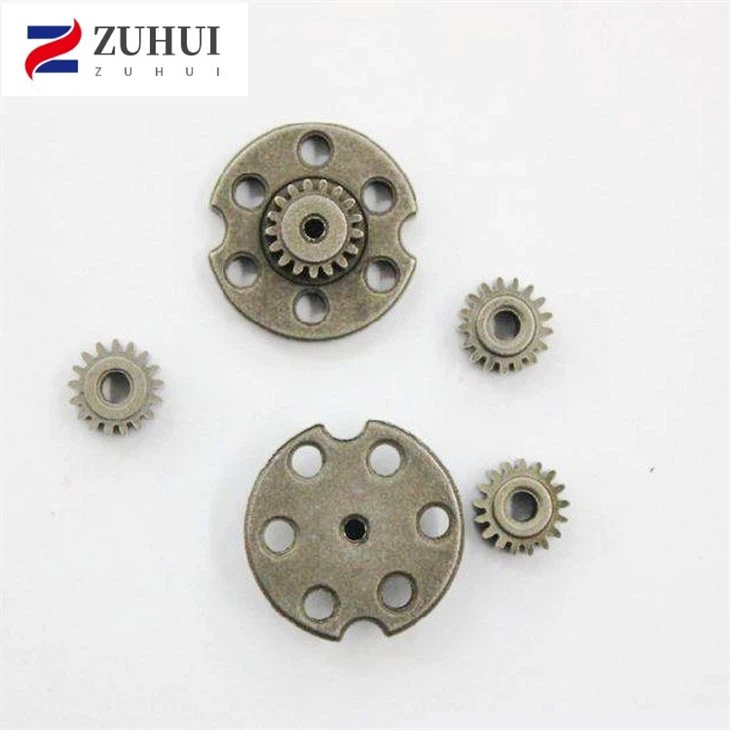

Los engranajes sinterizados vienen en varios tipos, como engranajes rectos, engranajes helicoidales y engranajes planetarios. Por ejemplo, nuestroEngranaje planetario de metal sinterizadoyEngranaje planetario de metal sinterizadoSe utilizan ampliamente en transmisiones automotrices, maquinaria industrial y robótica debido a su alta capacidad de carga y diseño compacto. Otro tipo, elEngranaje planetario de sinterización en polvo, ofrece un rendimiento excelente en aplicaciones donde la precisión y la eficiencia son primordiales.

El concepto de diámetro de paso

El diámetro de paso es un parámetro fundamental en el diseño de engranajes. Es el diámetro de un círculo imaginario que rodaría sin deslizarse con un engranaje acoplado. En otras palabras, es el diámetro al que los engranajes engranan efectivamente entre sí. El diámetro de paso es crucial para determinar la relación de transmisión, la distancia central entre engranajes y la distribución de la tensión de contacto durante la operación.

Calcular el diámetro de paso para engranajes rectos

Los engranajes rectos son el tipo más simple de engranajes, con dientes paralelos al eje del engranaje. El cálculo del diámetro de paso de los engranajes rectos es relativamente sencillo y se basa en el número de dientes (N) y el módulo (m) o el paso diametral (P).

Usando el módulo

El módulo se define como la relación entre el diámetro primitivo (d) y el número de dientes (N). La fórmula para calcular el diámetro primitivo utilizando el módulo es:
[d = m\veces N]
donde (d) es el diámetro primitivo en milímetros, (m) es el módulo en milímetros por diente y (N) es el número de dientes.

Por ejemplo, si tenemos un engranaje recto con un módulo de 2 mm y 20 dientes, el diámetro de paso se puede calcular de la siguiente manera:
[d = 2\times20=40\espacio mm]

Usando el paso diametral

El paso diametral es el número de dientes por pulgada del diámetro del paso. La fórmula para calcular el diámetro primitivo utilizando el paso diametral es:
[d=\frac{N}{P}]
donde (d) es el diámetro de paso en pulgadas, (N) es el número de dientes y (P) es el paso diametral en dientes por pulgada.

Supongamos que tenemos un engranaje recto con 30 dientes y un paso diametral de 6 dientes por pulgada. El diámetro de paso es:
[d=\frac{30}{6} = 5\espacio pulgadas]

Calcular el diámetro de paso para engranajes helicoidales

Los engranajes helicoidales tienen dientes que están inclinados en ángulo con respecto al eje del engranaje. Esta inclinación proporciona un funcionamiento más suave y silencioso en comparación con los engranajes rectos. Al calcular el diámetro de paso de engranajes helicoidales, debemos considerar el ángulo de hélice ((\beta)), además del número de dientes y el módulo o paso diametral.

Usando el módulo transversal

El módulo transversal ((m_t)) es el módulo en el plano perpendicular al eje del engranaje. La fórmula del diámetro de paso para engranajes helicoidales que utilizan el módulo transversal es:
[d = m_t\veces N]
El módulo transversal está relacionado con el módulo normal ((m_n)) mediante la fórmula:
[m_t=\frac{m_n}{\cos\beta}]
donde (m_n) es el módulo normal (el módulo en el plano normal al diente) y (\beta) es el ángulo de la hélice.

Por ejemplo, si tenemos un engranaje helicoidal con un módulo normal de 3 mm, un ángulo de hélice de 15 grados y 25 dientes, primero calculamos el módulo transversal:
[m_t=\frac{3}{\cos15^{\circ}}\aprox\frac{3}{0.966}\aprox3.106\espacio mm]
Entonces el diámetro primitivo es:
[d = 3,106\times25 = 77,65\espacio mm]

Calcular el diámetro de paso para engranajes planetarios

Los sistemas de engranajes planetarios constan de un engranaje solar, engranajes planetarios y una corona. El cálculo del diámetro de paso para los engranajes planetarios sigue los mismos principios básicos que para los engranajes rectos y helicoidales, pero se necesitan consideraciones adicionales debido a la compleja disposición de los engranajes.

El diámetro de paso del engranaje planetario ((d_s)), de los engranajes planetarios ((d_p)) y de la corona ((d_r)) se puede calcular utilizando el módulo y el número de dientes. Por ejemplo, si el módulo de un sistema de engranajes planetarios es (m), el número de dientes en el planeta es (N_s), en el planetario es (N_p) y en la corona es (N_r), entonces:
[d_s=m\veces N_s]
[d_p=m\veces N_p]
[d_r=m\veces N_r]

La distancia central ((a)) entre el engranaje solar y la corona en un sistema de engranajes planetarios está dada por:
[a=\frac{d_s + d_r}{2}=\frac{m(N_s + N_r)}{2}]

Factores que afectan el cálculo del diámetro de paso

Varios factores pueden afectar la precisión del cálculo del diámetro de paso de los engranajes sinterizados.

Tolerancias de fabricación

Durante el proceso de sinterización, puede haber algunas variaciones dimensionales debido a factores como la densidad de compactación del polvo, la temperatura de sinterización y la velocidad de enfriamiento. Estas variaciones pueden provocar desviaciones en el diámetro primitivo real respecto al valor calculado. Como proveedor de engranajes sinterizados, utilizamos técnicas de fabricación avanzadas y medidas de control de calidad para minimizar estas tolerancias y garantizar que el diámetro de paso cumpla con las especificaciones requeridas.

Contracción de materiales

La sinterización implica calentar el polvo compactado a una temperatura alta, lo que hace que el material se encoja. La cantidad de contracción depende de la composición del material, el tamaño de las partículas del polvo y las condiciones de sinterización. Para tener en cuenta la contracción, ajustamos las dimensiones iniciales del engranaje compactado en base a datos empíricos y experiencia.

Modificaciones del perfil dental

En algunos casos, se aplican modificaciones del perfil de los dientes, como alivio de la punta y filete de raíz, para mejorar el rendimiento del engranaje. Estas modificaciones también pueden tener un impacto menor en el diámetro de paso efectivo y es necesario considerarlas cuidadosamente durante el proceso de diseño y cálculo.

Conclusión

Calcular el diámetro de paso de los engranajes sinterizados es un paso crítico en el diseño y fabricación de engranajes. Ya sea que se trate de un engranaje recto, un engranaje helicoidal o un engranaje planetario, comprender los principios y métodos de cálculo del diámetro de paso es esencial para garantizar un engrane adecuado de los engranajes, una transmisión de potencia eficiente y una confiabilidad a largo plazo.

Como proveedor de engranajes sinterizados, estamos comprometidos a ofrecer engranajes sinterizados de alta calidad con diámetros de paso precisos. Nuestra experiencia en tecnología de pulvimetalurgia y estrictos procesos de control de calidad nos permiten satisfacer las diversas necesidades de nuestros clientes en diversas industrias.

Si necesita engranajes sinterizados para su aplicación y tiene preguntas sobre el cálculo del diámetro de paso o cualquier otro aspecto técnico, le recomendamos que se comunique con nosotros para una discusión detallada. Esperamos tener la oportunidad de trabajar con usted y brindarle las mejores soluciones de engranajes para sus proyectos.

Referencias

• Dudley, DW (1962). Manual de engranajes. McGraw-Hill.
• Mott, RL (2004). Elementos de máquinas en diseño mecánico. Prentice Hall.
• Buckingham, E. (1949). Mecánica Analítica de Engranajes. McGraw-Hill.
